Application :

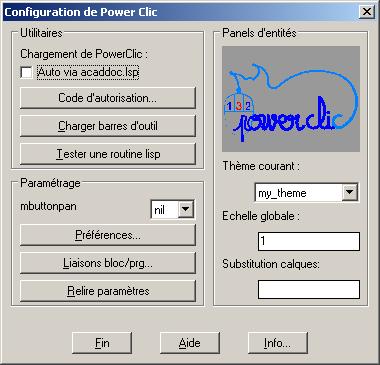

Ce dialogue permet d’accéder aux options avancées de Power Clic, ainsi qu’à quelques commandes utiles
Pour y accéder :
· CTRL + PowerClic dans le vide
· PWMN à l’invite AUTOCAD
· Bouton Configuration PowerClic de la barre d’outils PowerClic
3-3 Détail des commandes de configuration
Case à cocher « Chargement de PowerClic »
Par défaut, le chargement de PowerClic s'effectue à l'aide de l'exécutable PowerClic. Ceci est très utile pour une utilisation nomade.
Si vous avez une utilisation sédentaire de PowerClic, cochez cette case pour que PowerClic se charge automatiquement avec Autocad, quel que soit le mode de lancement d'Autocad. Dès lors, plus besoin de passer par PowerClic.exe
Notez qu'il peut y avoir un acaddoc.lsp par version Autocad , donc si vous voulez un chargement automatique pour toutes, il faut le décocher/cocher pour chaque version utilisée.
Code d'autorisation
Vous permet de saisir les informations d’enregistrement de la version complète
Charger barre d’outils
Affiche la barre d’outils PowerClic
Voir chapitre 3-4 Barre d'outil PowerClic
Tester une routine lisp
Utilitaire pour écrire une routine lisp dans l'attribut d'un bloc. Sert encore pour lancer une commande lisp depuis le panel d'entités personnalisées.
Voir chap. 3-33 Tester une routine lisp
Mbuttonpan
Laisser la valeur à nil, PowerClic ne s'occupe pas de Mbuttonpan, à 0 PowerClic désactive Mbuttonpan, à 1 PowerClic active MbuttonPan lorsqu'une commande est active.
Préférences
Changer les Préférences (la liste les propriétés à changer) pour chaque entité.
Liaisons bloc/prg
Permet de lier une commande lisp à un bloc. Voir chap. 3-32 Liaisons programme/bloc
Relire paramètres
Relire les tables d'autocad, les fichier ini de PowerClic, les plug-in ....
Voir chap. 3-34 Relire paramètres
Panels d'entités
Thème courant
Permet de choisir un thème.
Les thèmes sont stockées dans les sous répertoires du répertoire /THEMES de PowerClic, leur nom est celui du répertoire.
Les thèmes contiennent un jeu de panels d'entités personnalisés (l'équivalant en beaucoup mieux des palettes d'autocad), ainsi que des liaisons prog/bloc, des liaisons entités/blocs, des variables lisp à initialiser, des familles de blocs pour la numérotation unique de PowerTexTools.
Pour comprendre les options possibles, ouvrir le fichier Thematic.ini du thème « sample », et faire des tests avec les dessins exemples livrés avec PowerClic.
Pour créer un nouveau thème, il suffit de copier un répertoire thème existant, et de le renommer, en évitant les espaces dans le nom.
Echelle globale
Facteur d'échelle appliqué aux entrées du panels d'entités personnalisées, pour ce qui est des variables Autocad listées dans la section [GLOBAL FACTOR] de PowerClic.ini
Par défaut les variables Autocad suivantes : plinewid,tracewid,circlerad,textsize,cmlscale,hp-fact,celtscale,hpspace,hpscale,donutid,donutod,dimscale
Et les variable PowerClic ; pw-fx,pw-fy pour l'échelle d'insertion en x et en y des blocs.
Substitution calques
Permet de substituer un nom de calque à celui stocké dans un panel d'entités personnalisées :
Exemple : Une entrée du panel avec le calque définit "réseau"
Substitution de calque = "" -> "réseau" (inchangé)
Substitution de calque = "projet" -> "projet" (substitution)
Substitution de calque = "*_sol1" -> "reseau_sol1" (suffixe)
Substitution de calque = "sol1_*" -> "sol1_reseau" (préfixe)
Fin
Quitte le dialogue en enregistrant vos modifications
